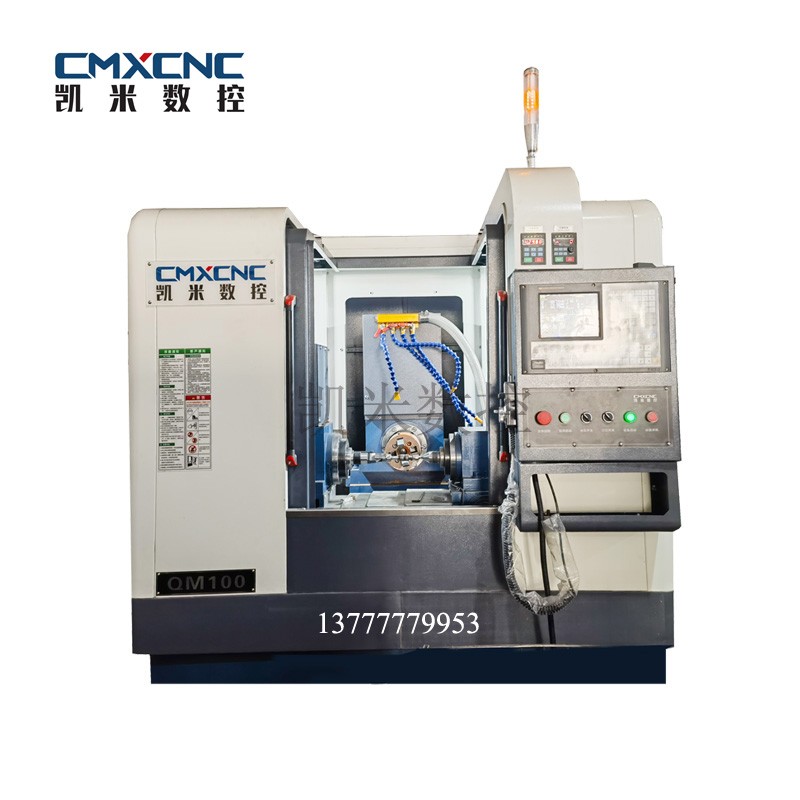

QM100/4″

最大磨削球體直徑

Maximum Sphere/Ball Outside Diameter

mm

Φ37-φ170

球體最大通孔直徑（≈）

Maximum Sphere /Ball Inner Diameter

Inch

1/2″--——4″

頂尖中心線至臺面的距離

Distance between apex center and worktable

mm

130

    最大球體重量

Maximum Sphere/ Ball Weight

Kg

20

    主軸電機功率

                Spindle Motor Power

KW

5.5

    主軸轉速范圍

Spindle Speed

Rpm

0～3000

     頭架電機功率

              Motor power of headstock

KW

1.5

    頭架轉速范圍

                    Headstock Speed

Rpm

6-125

  X/Z向行程

         X/Z travel

mm

150/100

  尾架調整量

               Adjustment of tailstock

mm

50

    頭尾架頂尖

        Apex of headstock and tailstock

莫氏Mohs 5"

X/Z軸定位精度

Positioning precision of X/Z axis

mm

0.01

X/Z軸重復定位精度

Re-positioning precision of X/Z axis

mm

0.005

    球體粗糙度

      Sphere roughness

Ra

0.2~0.4

    球體圓度

                Sphere roundness

mm

0.01~0.02

外形尺寸（長×寬×高）約

Apprpx Overall Dimension (L*W*H)

mm

2400×2000×1800

機床凈重約

                     Approx Weight

Kg

3500
